Подключение теплосчетчика ТСК7.

Подключение теплосчетчика ТСК7

   Теплосчетчики ТСК7 применяются для коммерческого учета тепловой энергии и теплоносителя в водяных системах теплоснабжения.

 Область применения теплосчетчика ТСК7.

ТСЖ, управляющие компании, поставщики тепла, предприятия тепловых сетей, тепловые пункты, объекты теплопотребления (здания) бытового, коммунального и промышленного назначения.

 Состав теплосчетчика:

   Основой теплосчетчика является вычислитель тепловой энергии ВКТ7. Выпускаются 5 моделей теплосчетчика ВКТ-7. К теплосчетчику ВКТ-7, без снятия пломбы можно подключить принтер, персональный компьютер, накопительный пульт - флэш память и модем.

 Теплосчетчики в зависимости от типа счетчиков могут работать с различными расходомерами и датчиками температуры и давления например:

Модель

Тип счетчика

Тип термопреобразователей сопротивления

Тип преобразователя давления

ТСК7-Э1

ПРЭМ /Э/

КТСП-Т /К/ КТСП-Р /К/ КТСП-Н /К/ КТС-Б /К/ КТПТР /К/ ТСП-Т /О/ ТСП-Р /О/ ТСП-Н /О/ ТПТ-1 /О/

ПД ПДТВХ-1 КРТ-5 КРТ9 МС20 СДВ ИД НТ 401001 404366

ТСК7-Э2

ЭМИР-ПРАМЕР-550 /Э/

ТСК7-В1

ВЭПС /В/

ТСК7-В2

ВПС /В/

ТСК7-Т1

ВСТ /Т/

ТСК7-Т3

ETК*/ETW Водоучет /Т/

ТСК7-Т4

MNK*/МТK*/MTW Водоучет /Т/

ТСК7-Т5

ВСГН (ВСТН) /Т/

ТСК7-Т6

ВСХН, ВСХНд /Т/*

/Э/– электромагнитный, /В/ -вихревой, /Т/ -тахометрический. /К/ -комплект термопреобразователей, /О/ -одиночный термопреобразователь. * Только для измерений объема холодной воды.

схема подключения расходомеров ПРЭМ 7 к ВКТ 7 схема подключения расходомеров ВПС к ВКТ7
Типовая схема подключения расходомеров ПРЭМ, датчиков температуры и давления к вычислителю количества тепловой энергии ВКТ7.

Типовая схема подключения расходомеров ВПС, датчиков температуры к вычислителю количества тепловой энергии ВКТ7.


Подключение теплосчетчика ВКТ7 по интерфейсу RS-232

подключение теплосчетчика через порт RS232

  Особенности 1. Максимальное число вычислителей количества тепловой энергии (теплосчетчиков), подключаемых к компьютеру – до 5;

2. Дальность связи до 100 м при скорости 1200 бит/с


Подключение счетчика тепла типа ВКТ7 через интерфейс RS-485

  Встроенный интерфейс RS-485 предназначен для объединения большого количества счетчиков тепла в сеть и для связи с компьютером на больших расстояниях (до 1 км).

  В отличии от объединения вычислителей в сеть по интерфейсу RS232, количество приборов, находящихся в сети не влияет на ресурс батареи. Экономия ресурса батареи вычислителя достигается за счет исключения обработки запросов от компьютера к другим приборам, находящимся в сети.

Подключение счетчика тепла типа ВКТ7 через интерфейс RS-485

 При большом количестве счетчиков тепла в сети на каждые 32 прибора необходимо устанавливать повторитель интерфейса RS485.

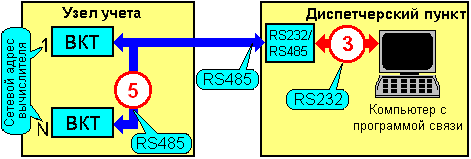

 Подключение вычислителя тепла ВКТ7 через преобразователь RS232/RS485

 Для увеличения дальности связи можно применить преобразователи интерфейса RS232/RS485. К преобразователю допускается подключение микросети из 3-х вычислителей тепла ВКТ-7 по интерфейсу RS232.

Подключение вычислителя тепла ВКТ7 через преобразователь RS232/RS485

 Блоки питания 9-12V, подключаемые на выход вычислителя (контакты 7, 8), предназначены для питания выходных цепей адаптера интерфейса RS232. Допускается использование одного блока питания на все теплосчетчики.


 Подключение теплосчетчика через Ethernet

 Теплосчетчик ВКТ-7 можно подключать к сети Ethernet через преобразователь интерфейса RS485/Ethernet.

 Применение интерфейса RS485 позволяет подключать к преобразователю большое количество вычислителей.

Подключение теплосчетчика через Ethernet

 В качестве преобразователей интерфейса RS232/RS485/Ethernet можно использовать преобразователь интерфейса RS232/RS485/Ethernet DE-311

преобразователь интерфейса RS232/RS485/Ethernet
